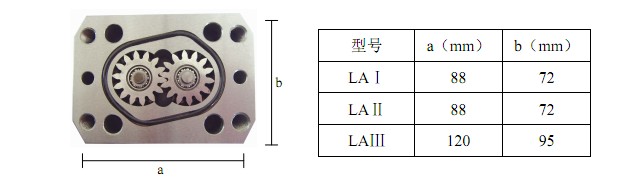

- 尺寸图
- 订货型号
- 文档下载
特点
1.流量测量与流体的流动状态无关；
2.粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此被测介质的粘度愈大，泄漏误差愈小，对测量愈有利。
3.齿轮流量计计量精度高，适用于高粘度介质流量和测量，但不适用于含有固体颗粒的流体，需加装过滤器。如介质中夹杂有气体，也会引起测量误差。
4.体积小、重量轻、运行时振动噪声小，可测量粘度高达1000Mpa.s 的流体。计量精度为0.5级、0.2 级。测量范围宽最高可达50：
5.有通用型、高压型、食品型等多种，适用于各种清洁液体的微小流量测量。
工作原理
流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。
| 型号 | 系列 | 容积式系列 | |||
| 名称 | FC齿轮流量计 | ||||
|
技 术 参 数 |
型号 | LAⅠ | LAⅡ | LAⅢ | |
|
流量范围 m3/h |
0.5级 | 0.010～0.50 | 0.020～1.00 | 0.050～2.00 | |
| 0.2级 | 0.05～0.25 | 0.080～0.60 | 0.20～1.0 | ||
|
压力等级 mpa |
1.6 2.5 4.0 6.3 10.0 25 42 | ||||
| 材质 |
碳钢304 316 |
||||
|
连接方式 |
内螺纹 | ||||
|
介质粘度MPs.s |
0～1000 | ||||
|
温度℃ |
0～200 | ||||
| 型号 | 系列 | 容积式系列 | |||||||
| 名称 | FC齿轮流量计 | ||||||||
|
订 货 型 号 |
基本型号 |
规格 |
公称压力 |
材质 |
准确度 | 说明 | |||
| FC | 圆齿轮流量计 | ||||||||
| Ⅰ | Ⅰ型 | ||||||||
| Ⅱ | Ⅱ型 | ||||||||
| Ⅲ | Ⅲ型 | ||||||||
| 1.6～42 | 公称压力1.6～42mpa | ||||||||
| C304 | 304 不锈钢 | ||||||||
| C316 | 316 不锈钢 | ||||||||
| 0.5 | 0.5 级 | ||||||||
| 0.2 | 0.2 级 | ||||||||
FC齿轮流量计.pdf
