特点
1.外壳体材质有多种供选择：铝、不锈钢及铸钢、PPS、青铜等；
2.转子有多种材质：铝、铸铁、不锈钢、铜、哈氏合金、石墨等；
3.轴承材质有多种供选择：石墨、陶瓷、硬质合金、青铜、不锈钢密封轴承等；
4.O 形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；
5.具有机械、电子两种计数器，多种输出方式：脉冲当量、4-20mA 、RS485、Hart 等；

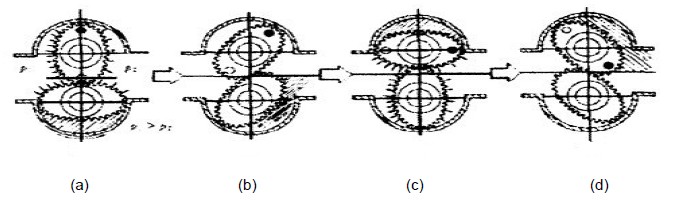

工作原理
椭圆齿轮流量计的计量是由壳体和一对齿轮转子及上下盖板等组成，他们之间已知体积的空腔作为流量计的计量单元。齿轮转子靠其进口处的微小压差推动旋转，并不断将进口的液体经空腔计量后送到出口。根据转子的转动次数传递给计数器（二次表），指示流量。
| 型号 | 系列 | 容积式系列 |
| 名称 | FC椭圆齿轮流量计 | |
|
技 术 参 数 |
公称通径（mm） | 8～250 |
| 准确度 | 0.2、0.5 级 | |
| 压力损失 | 0～1000mpas＜80kpa | |
| 工作压力 | 1.6、2.5、4.0、6.3、10、16、20、42MPa | |
| 温度范围 | -20℃～+300℃ | |
| 介质粘度 | 0.1～1000Mpa.s | |
| 环境条件 | 温度-30℃～+70℃ 湿度5%～95% 气压86kpa～106kpa | |
| 连接法兰 | 国标，另可按用户指定法兰标准制造 | |
| 环境条件 | ExiaII CT4，ExdII BT4 |
| 型号 | 系列 | 容积式系列 | |
| 名称 | FC-LC椭圆齿轮流量计 | ||
|
流 量 范 围 |
公称通径（mm） | 流量范围m3/h | |
| 精度0.5 级 | 精度0.2 级 | ||
| 8 | 0.05～0.5 | 0.1～0.3 | |
| 10 | 0.1～0.6 | 0.2～0.6 | |
| 15 | 0.16～1.6 | 0.5～1.5 | |
| 20 | 0.25～2.5 | 0.8～2.4 | |
| 25 | 0.6～6.0 | 2～6 | |
| 40 | 1.6～16 | 5～15 | |
| 50 | 2.5～20 | 6～18 | |
| 80 | 6～48 | 12～48 | |
| 100 | 8～80 | 20～60 | |
| 150 | 25～200 | 60～180 | |
| 200 | 45～360 | 240～720 | |
| 250 | 80～500 | 150～450 | |
| 型号 | 系列 | 容积式系列 | |||||
| 名称 | FC椭圆齿轮流量计 | ||||||
|

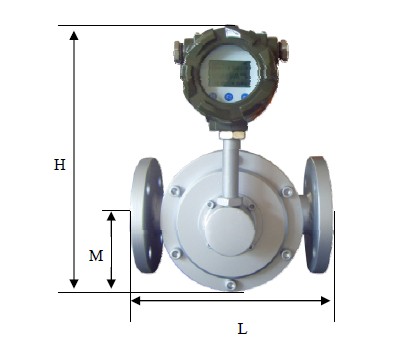

尺 寸 图 |
型号及公称通径（mm） |
法兰间距 L | 总高 H | 中心高 M | 材质 | 压力等级 | 安装方式 |
| FC 8 | 180 | 260 | 35 |
碳钢 304 316 |
1.6 2.5 4.0 6.3 10 26 42 |
卧式 | |
| FC 10 | 180 | 260 | 50 | 卧式 | |||
| FC 15 | 180 | 260 | 60 | 卧式 | |||
| FC20 | 240 | 300 | 100 | 卧式 | |||
| FC 25 | 240 | 300 | 100 | 卧式 | |||
| FC40 | 280 | 350 | 150 | 卧式 | |||
| FC50 | 280 | 350 | 150 | 卧式 | |||
| FC80 | 400 | 500 | 250 | 卧式 | |||
| FC100 | 400(560) | 600 | 300 | 卧式 | |||
| FC 150 | 650(700) | 700 | 350 |
1.6 |
卧式 | ||
| FC 200 | 1000(800) | 700 | 350 | 卧式 | |||
| FC 250 | 1000 | 800 | 700 | 卧式 | |||
| 型号 | 系列 | 容积式系列 | |||||||
| 名称 | FC椭圆齿轮流量计 | ||||||||
|
订 货 型 号 |
基本型号 |
计数器 |
公称通径 |
公称压力 |
材质 |
输出方式 |
工作温度 | 准确度 | 说明 |
| LC | 椭圆齿轮流量计 | ||||||||
| J | 机械计数器 | ||||||||
| E | 电子计数器 | ||||||||
| H | 回零计数器 | ||||||||
| 8～250 | 公称通径8～250mm | ||||||||
| 1.6～42 | 公称压力1.6～42mpa | ||||||||
| C304 | 转子为304 不锈钢 | ||||||||
| C316 | 转子为316 不锈钢 | ||||||||
| CC304 | 壳体、转子为304 不锈钢 | ||||||||
| CC316 | 壳体、转子为316 不锈钢 | ||||||||
| F | 脉冲输出 | ||||||||
| I | 4-20mA 电流输出 | ||||||||
| R | RS485、Mudbus | ||||||||
| H | Hart 协议输出 | ||||||||
| A | 工作温度-20℃～+80℃ | ||||||||
| B | 工作温度-20℃～+350℃ | ||||||||
| 0.5 | 0.5 级 | ||||||||
| 0.2 | 0.2 级 | ||||||||
