FirstCon智能节水灌溉控制系统

    智能节水灌溉控制系统就是以节约用水、提高农业用水效率为核心的农业,是现代化农业的重要内涵。其核心是在有限的水资源条件下,通过采用先进的工程技术、适宜的农业技术和用水管理等综合技术措施,充分提高农业用水利用率和水的生产效率及效益,保证农业持续稳定发展。由于现有的节水灌溉系统虽然在降低作物灌溉成本,提高作物产量上有一定的作用,但由于常规滴灌系统存在许多问题尚待解决,致使灌溉的合理性无法得到有效执行。因而,智能节水灌溉控制系统在解决农业灌溉用水和缓解水资源的紧缺问题上有着非常重要的作用。



一、系统简介
    FirstCon智能节水灌溉控制系统(简称:FC_WSIS)是采用智能感知芯片、移动嵌入式系统等物联网技术应用于现代农业,通过灌溉控制系统、土壤环境监测系统和温湿度监控系统三大系统,实现对农作物灌溉情况、温度、湿度、风力、气压、降雨量、氮浓缩量和土壤PH值等方面的远程控制。进而实现农业生产的精细化、远程化和自动化,改变传统农业生产方式。通过智能化节水灌溉系统,可以改善农业用水,提高管理水平和灌溉水资源利用效率。
智能化节水灌溉系统作用:
    ■ 充分发挥现有的节水设备作用,优化调度,提高效益;

    ■ 通过自动控制技术的应用,更加节水节能,降低灌溉成本,提高灌溉质量;
  ■ 使灌溉更加科学,提高管理水平;



二、系统架构
    智能节水灌溉系统采用物联网的三层架构,分为感知控制层、数据传输层、智能应用层,并结合视频监控系统对农作物生长情况的远程监视,实时对分灌区环境参数的检测和环境调整机构的控制。

三、系统功能
    通过实施灌溉自动化控制,可减少或避免人为因素的影响。因为作物生长需要水肥供应,而水肥供应靠精准灌溉来实现,滴灌技术和自动控制技术是精准灌溉最有效的技术解决途径。滴灌技术为作物生长提供了技术保证,也为自动控制技术提供了应用平台。因此可以说,滴灌自动化控制与智能化管理技术将使灌溉达到真正节水增产增效之目的。
用水计量管理功能
   通过出口流量计的计量监测作为灌溉区域用水总量,利用每个支管压力传感器采集数据实时计算各支管的灌溉水量,与阀门自动控制功能进行结合,实现每一个阀门控制单元的用水量统计。同时,水泵采用PID及流量控制,从而达到灌溉的恒压供水和区域性用水限制。
阀门自动控制功能
   通过小型气象站以及土壤传感器的监测,达到对气候信息、农田土壤墒情信息和农作物长势信息的实时监测。采用无线或有线技术,实现阀门的远程启闭从而达到定时轮灌的效果。根据采集到的信息,结合当地农作物的需水情况,制定灌溉计划,进行自动开启水泵、阀门,实现无人职守自动灌溉,实现分片控制,预防人为误操作。
运行状态监控功能
    通过对出水口的压力和流量、管网分干管的流量和压力,水泵的电流和电压以及沉砂池的水位和视频的监测,能够及时发现滴灌区域出现的爆管、漏水、低压运行、水源状况等灌溉故障事件。采用声光报警或短信等方式通知系统维护人员,确保滴灌系统高效运行。

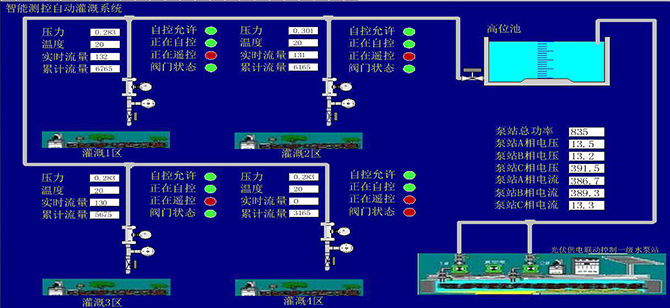

管理平台功能
    通过平台的组态实时状态进行监测对系统运行进行管理,并对区域用水、耗电、灌水量、维护、材料消耗等情况的统计和成本核算。利用系统生成的报表及趋势图,了解灌溉效果并对重要灌溉设施生成定期维护计划并记录维护情况,实现灌溉工程的精细化维护运行管理。依托与合作的各个高校的技术力量,形成安徽中控公司的专家库,不断对智能灌溉系统进行优化,达到最适合本地情况的运行策略。



四、系统特点
    FirstCon智能化节水灌溉系统由无线阀门控制器、电磁阀、无线中继器、无线水泵控制器、无线水分采集器、无线气象站等设备和监控中心组成,实现实时水压调节,远程监控并控制阀门电机启停,满足用户对灌溉过程监控灌溉质量分析和灌溉工艺改进的需求。
    无线一体:无线通讯节省布线成本、一体化设计方便安装维护;
    广泛覆盖:内置功率增强和路由,覆盖半径广;
    扩展性强:系统组件化设计,节点规模大,兼容多种电磁阀;
    简单易用:自动诊断、实时报警、远程服务、报表生成;
    运行稳定:阀门开关状态反馈,提高灌溉系统的可靠性;
    超强功能:支持多种灌溉模式,内嵌灌溉算法,分析预报灌水量和时间;
    专家指导:依托高校专家技术人员,形成安徽中控自有的专家库,不断对系统进行整合优化;
    通过布点灵活、施工方便、维护容易和成本低廉的优势,转变灌溉方式,提高作物品质、增加作物产品,节约灌溉用水,提高灌溉管理水平从而达到灌溉分析等过程的自动化运作,从而实现社会效益和经济效益的双丰收。

五、服务体系
    ■ 节能改造服务:节能改造方案设计/节能改造工程
  ■ 技术支持服务:系统升级/系统诊断/系统维护
  ■ 能源监测服务:监测方案设计/物联网集成/工程实施
