该系列产品的焊接密封隔离膜片装置具有多种不同过程连接结构形式,特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量,也适用于卫生、医药场合的压力测量。

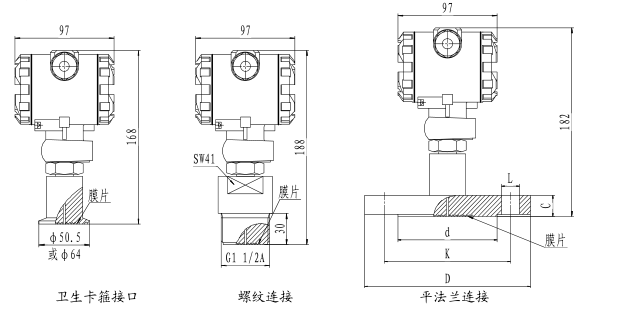

常温型

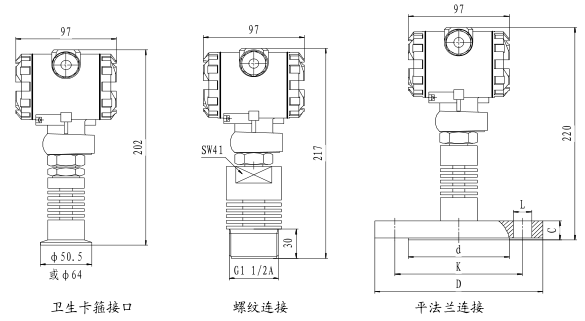

高温型
型号 | 系列 | 智能压力表系列 | ||||
名称 | FC0803G 隔膜型压力变送器 | |||||
尺 寸 图 |
公称直径DN |
法兰外径D | 螺栓孔中心圆直径 K | 螺栓孔径L | 密封面直径d | 法兰厚度C |
50 | 165 | 125 | 4-Φ18 | 99 | 20 | |
80 | 200 | 160 | 8-Φ18 | 132 | 24 |
系列 |
智能压力表系列 |
||||||
名称 | FC- 隔膜型压力变送器 | ||||||
代码 | 说明 | ||||||
FC |
|
隔膜型压力变送器 |
|||||
测量范围 |
0~3.5 |
|
直接写数值(MPa) |
||||
输出信号 |
S |
|
智能式 4~20mADC 二线制+现场总线 HART 协议 |
||||
精度等级 |
J1 |
|
0.25 |
||||
J2 |
|
0.5 |
|||||
过程连接 |
L3 |
|
螺纹连接,外螺纹 G1 1/2"A |
||||
L5 |
|
卫生型卡箍接口 1 1/2"(接口直径 50.5mm) |
|||||
L6 |
|
卫生型卡箍接口 2" (接口直径 64mm) |
|||||
L7 |
|
平法兰连接 DN50 |
|||||
L8 |
|
平法兰连接 DN80 |
|||||
O |
|
按用户提供尺寸加工 |
|||||
测量介质温度 |
TN |
|
常温型(≤70℃) |
||||
TH |
|
高温型(≤130℃) |
|||||
选项 |
d |
隔爆型 ExdIICT6 |
|||||
i |
本安型 ExiaIICT6 |
||||||
M3 |
3 1/2LCD 数字显示表头 |
||||||
G |
表压测量 |
||||||
F |
绝压测量(按用户约定定做) |
||||||
A |
负压测量(按用户约定定做) |
||||||
S |
过程连接件 |
||||||
Y |
用户约定 |
说明:1)若测量压力有过载,请给出过载压力值。
2)被测介质温度持续高达 130℃或低于-20℃,建议用温度隔离器或毛细管结构,以保证传感器不受损坏。
