FC-陶瓷电容压力变送器配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量，充分发挥了陶瓷传感器的优势，使压力变送器具有优异的性能。它抗过载和抗冲击能力强，稳定性高，并有很高的测量精度。陶瓷电容压力变送器具有多种型号，多种量程，多种过程连接形式及材料，可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
| 型号 | 系列 | 智能压力表系列 | ||||
| 名称 | FC-陶瓷电容压力变送器 | |||||
|
技 术 指 标 |
使用对象 | 液体、气体、蒸汽 | ||||
|
测量范围 |
表压：0～2kPa～7MPa；绝压：0～20kPa～100kPa；负压：-100kPa～7MPa | |||||
| 输 出 | 4～20mADC | |||||
|
电 源 |
12～30VDC | |||||
| 负载特性 | 4～20mADC二线制 负载 R≤50(V-12) Ω | |||||
|
温度范围 |
环境温度-20℃～+70℃；标准介质温度-20℃～+80℃ | |||||
|
外壳防护 |
优于IP65 | |||||
| 防爆类型 | 隔爆型ExdⅡCT6；本安型ExiaⅡCT6应外配安全栅 | |||||
|
性 能 指 标 |
精度 | 0.25、0.5 | ||||
| 稳定性 | 优于±0.1%FS/a | |||||
| 温度影响 | 在-20℃～+70℃范围内，变化量小于±0.18%/10℃ | |||||
| 振动影响 | 在任何方向上振动频率为20-200Hz时，变化量小于±0.02%FS | |||||
| 冲击影响 | 任何方向100G冲击11ms后，变化量小于±0.02%FS | |||||
| 负载影响 | 只要输入变送器的端子电压高于12V，就无负载影响 | |||||
| 位置影响 | 安装位置不影响零点 | |||||
|
结 构 指 标 |
结构材料 | 膜片：氧化铝陶瓷 外壳：聚氨酯烤漆低铜铸铝合金 FC0802压力变送器接触介质材料：不锈钢316L “O”型圈密封结构：聚四氟乙烯或氟橡胶 |
||||
| 过程连接 | 标准提供M20×1.5外螺纹 | |||||
| 电气连接 |
可根据需要从任何一个出口引出，适用电缆直径在φ8.5～φ10.0工业电缆作为引线 ，以便密封引出接头可选用通用 |
|||||
| 系列 |
智能压力表系列 |
|||||
| 名称 | FC-陶瓷电容压力变送器 | |||||
| 代码 | 说明 | |||||
| FC | 陶瓷电容压力变送器 | |||||
| 测量范围 | 0～7.0 | 直接写数值（MPa） | ||||
| 输出信号 | E | 4～20mADC | ||||
| S | 智能式 4～20mADC 二线制＋现场总线 HART 协议 | |||||
| 特殊要求 | ||||||
| 精度等级 | J1 | 0.25 | ||||
| J2 | 0.5 | |||||

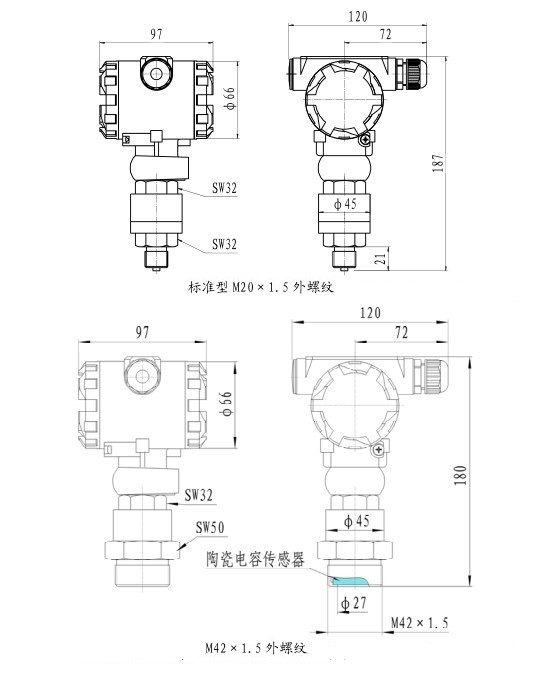

| 过程连接 | L1 | 标准型 M20×1.5 外螺纹 | ||||
| L2 | M42×1.5 外螺纹 | |||||
| O | 按用户提供尺寸加工 | |||||
| 选项 | d | 隔爆型 ExdIICT6 | ||||
| i | 本安型 ExiaIICT6 | |||||
| M1 | 模拟指示表头 | |||||
| M3 | 3 1/2LCD 数字显示表头 | |||||
| G | 表压测量 | |||||
| A | 绝压测量（按用户约定定做） | |||||
| F | 负压测量（按用户约定定做） | |||||
| S | 散热器及过程连接件 | |||||
| Y | 用户约定 | |||||
