一 概述
FC大口径电磁流量计口径从10mm到2000mm。主要用于化工，钢铁，煤炭，给排水，造纸，食品，纺织印染等工业领域。测量酸，碱，盐等强腐蚀性及液固两相流体的体积流量，可与显示，记录仪表积算器或调节器配套，对流量进行检测，积算，调节和控制，并可实现信号的远距离传送。仪表的安装形式有一体式和分体式。
FC一体式电磁流量计由LDG-S型电磁流量传感器和转换器配套组成一组，口径从10mm至2000mm，其结构紧凑，安装方便，测量精度高，抗干扰性好。
FC高压电磁流量计专门用于石油勘查，地质或油田系统测量高压条件下泥浆高压注水等介质的流量。
FC潜水型电磁流量计是国家环保局推荐使用的污水排放用明渠流量仪表。
二 、工作原理

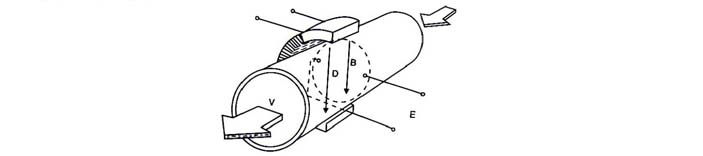

传感器是根据法拉第电磁感应原理工作的，如图一所示。在测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电极，当导电液体沿测量管在交变磁场中磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势，此感应电势由测量管上两个检测电机检出，数值大小如下所示： E=KBVD
式中： E—感应电势； D—测量管内径；
B—磁感应轻度； V—平均流速；
K—与磁场分布及轴向长度有关系的系数；
| 型号 | 系列 | 速度式系列 | |
| 名称 | FC大口径电磁流量计 | ||
|
技 术 参 数 |
口径 | DN10-2000 | |
| 电机材料 | 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti | ||
| 内衬材料 | 聚四氟乙烯 氯丁橡胶 聚氨酯橡胶 | ||
| 介质 | 导电性液体 | ||
| 介质导电率 | ＞20μ s/cm | ||
| 配套精确度等级 | 0.3 0.5 1.0 1.5 | ||
| 流速范围 | 0.3m/s~12m/s | ||
| 工作温度 | -25℃~180℃（≤80℃橡胶衬里） | ||
| 工作压力 | 4.0Mpa~0.6 Mpa（按口径分） | ||
| 工作电流 | ≤0.25A | ||
| 防护等级 | 标准型IP65（防喷水） | ||
| 输出型号 | 0~10mA DC或4~20mA DC | ||
| 显示 | 瞬时流量累积流量 | ||
| 通讯接口 | *RS485,RS232C | ||
| 适用电源 | 220V 50Hz | ||
| 应用 | 酸碱等腐蚀液；矿浆，泥浆，纸浆等两相液； | ||
| 连接法兰 | 机标JB/T81-94(口径250-2000) | ||
| 产品标准 | QYXYS 13-2002 | ||
| 安装形式 | 一体式/分体式 | ||
| 型号 | 系列 | 速度式系列 | |||||||
| 名称 | FC大口径电磁流量计 | ||||||||
| A | B | D1 | D2 | d | n- | 重量（kg） | |||
| 聚四氟乙烯 | 氯丁橡胶 | 聚氨酯橡胶 | |||||||
| FC-10 | 118 | / | / | 335 | 90 | 60 | 10 | 4-14 | 6 |
| FC-15 | 195 | / | / | 335 | 95 | 65 | 15 | 4-14 | 6 |
| FC-20 | 195 | / | / | 335 | 105 | 75 | 20 | 4-14 | 6 |
| FC-25 | 195 | / | / | 315 | 115 | 85 | 25 | 4-14 | 7 |
| FC-32 | 195 | / | / | 315 | 115 | 85 | 25 | 4-14 | 7 |
| FC-40 | 195 | / | / | 345 | 150 | 110 | 40 | 4-18 | 10 |
| FC-50 | 195 | 200 | 195 | 355 | 165 | 125 | 50 | 4-18 | 12 |
| FC-65 | 195 | 200 | 195 | 390 | 185 | 145 | 65 | 4–18 | 17 |
| FC-80 | 195 | 200 | 195 | 390 | 200 | 160 | 80 | 8-18 | 17 |
| FC-100 | 255 | 250 | 255 | 410 | 220 | 180 | 100 | 8-18 | 22 |
| FC-125 | 306 | 250 | 255 | 410 | 250 | 210 | 125 | 8-15 | 24 |
| FC-150 | 357 | 300 | 308 | 469 | 285 | 240 | 150 | 8-22 | 35 |
| FC-200 | 465 | 350 | 358 | 527 | 340 | 295 | 200 | 8-22 | 45 |
| FC-250 | 515 | 462 | / | 597 | 395 | 350 | 250 | 12-23 | 84 |
| FC-300 | 565 | 512 | / | 691 | 445 | 400 | 300 | 12-23 | 102 |
| FC-350 | 615 | 562 | / | 717 | 505 | 460 | 350 | 16-23 | 123 |
| FC-400 | 735 | 612 | / | 757 | 565 | 515 | 400 | 16-26 | 147 |
| FC-500 | 830 | 732 | / | 865 | 670 | 620 | 500 | 20-26 | 209 |
| FC-600 | 925 | 824 | / | 930 | 780 | 725 | 600 | 20-30 | 252 |
| FC-700 | 1075 | 922 | / | 1075 | 895 | 840 | 700 | 24-30 | 352 |
| FC-800 | 1120 | 1072 | / | 1190 | 1015 | 950 | 800 | 24-30 | 462 |
| FC-900 | / | 1112 | / | 1283 | 1115 | 1050 | 900 | 28-35 | 552 |
| FC-1000 | / | 1212 | / | 1290 | 1230 | 1160 | 100 | 28-35 | 682 |
| FC-1200 | / | 1212 | / | 1577 | 1405 | 1340 | 1200 | 32-35 | 772 |
| 型号 | 系列 | 速度式系列 | ||||
| 名称 | FC大口径电磁流量计 | |||||
|
订 货 型 号 |
基本型号 |
2 | 3 | 4 | 5 | 说明 |
|
公称通径 |
公称压力 |
输出信号 |
安装方式 |
|||
| FC大口径 | 磁电流量计 | |||||
| 010～2000 | 公称通径 15～200mm | |||||
| 4.0~0.6 | 4.0Mpa~0.6 Mpa | |||||
| S | 水平方式 | |||||
| J | 角式 | |||||
