一、概述
FC-LU磁电式涡街流量计是一种速度式流量仪表，兼有旋涡流量计和电磁流量计两种仪表的优点，无可动部件，计量稳定。能测量导电液体、包括纸浆、泥浆，废污水及固液两相悬浮液的体积流量。包括酸、碱、盐等强腐蚀性液体的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政管理、水利建设等领域。
二、工作原理

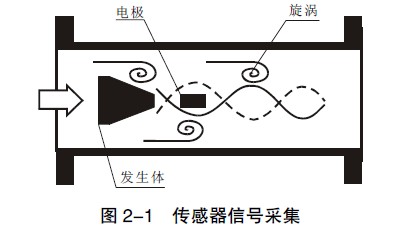

FC-LU磁电式涡街流量计是利用法拉第电磁感应定律的原理，当液体运动时，由管道中旋涡引起液体切割磁场，感应电势由测量电极检出，通过前置电路放大、滤波、整形，并送至以CPU 为核心的微处理器，完成数据的采集、放大和处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。
| 型号 | 系列 | 速度式系列 | |
| 名称 | FC-LU磁电式涡街流量计 | ||
|
技 术 参 数 |
水平式 | 角式 | |
| 公称通径 | DN10～DN300 | DN25～DN100 | |
| 工作压力 | 1.6MPa～42MPa | 10MPa～42MPa | |
| 流量范围 | 15:1（1.5 级）；10：1（1.0 级） | 15:1（1.5 级）；10：1（1.0 级） | |
| 精度 | ±1.0%，±1.5% | ±1.0%，±1.5% | |
| 介质电导率 | ≥5μs/cm | ≥5μs/cm | |
| 介质速流 | 0.5～10m/s | 0.5～10m/s | |
| 环境温度 | -20℃～+50℃ | -20℃～+50℃ | |
| 电源 |
锂电池供电 信号输出时外供5～25VDC 脉冲信号、当量； |
锂电池供电 信号输出时外供5～25VDC 脉冲信号、当量； |
|
| 输出信号 |
4～20mA 模拟信号 RS485 或RS232 通讯口，Modbus |
4～20mA 模拟信号 RS485 或RS232 通讯口，Modbus |
|
| 壳体材质 | 碳钢、不锈钢 | 碳钢、不锈钢 | |
| 安装型式 | 一体型 | 一体型 | |
| 防爆等级 | ExmdibIIBT4 | ||
| 型号 | 系列 | 速度式系列 | |
| 名称 | FC-LU磁电式涡街流量计 | ||
|

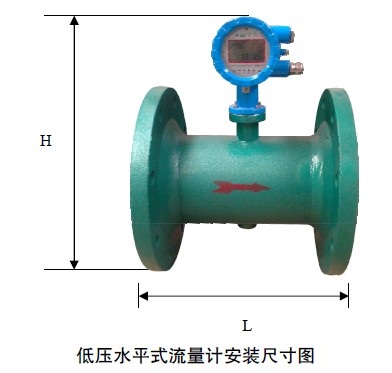

尺 寸 图 |
公称通径DN（mm） | 总长L | 总高H |
| 15 | 220 | 240 | |
| 20 | 220 | 240 | |
| 25 | 220 | 240 | |
| 40 | 220 | 325 | |
| 50（65） | 220 | 325 | |
| 80 | 220 | 370 | |
| 100（125） | 250 | 400 | |
| 150 | 300 | 460 | |
| 200 | 350 | 520 | |
| 型号 | 系列 | 速度式系列 | ||||
| 名称 | FC-LU磁电式涡街流量计 | |||||
|
订 货 型 号 |
基本型号 |
2 | 3 | 4 | 5 | 说明 |
|
公称通径 |
公称压力 |
输出信号 |
安装方式 |
|||
| FCLU | 磁电流量计 | |||||
| 015～200 | 公称通径 15～20mm | |||||
| 1.0～42 | 1.0～42Mpa | |||||
| S | 水平方式 | |||||
| J | 角式 | |||||
