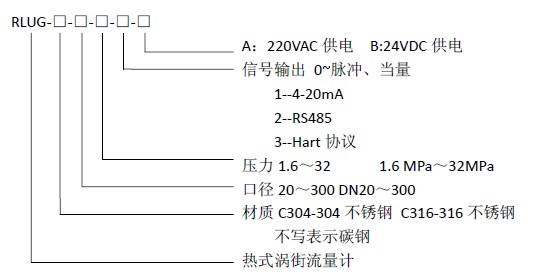

- 订货型号
- 文档下载
工作原理
利用热式流量计及涡街流量计测量的原理，合二为一。即传感器部分为热式测量元件和涡街测量体。利用热式小流量即可测量到的优点，和涡街大流量线性好的优点，将二者整合扩大量程比，同时利用大流量时涡街流量计的准确性，来程序内自动校准热式流量计，以保证热式流量计小流量的准确性。最终量程比可达到1：100甚至1：500以上。
结构：主要由两部分组成，传感器和转换仪（积算仪、电子表头）
| 型号 | 系列 | 复合式系列 | |||||
| 名称 | FC-热式涡街流量计 | ||||||
|
技 术 参 数 |
传感器通径DN（mm） |
工作压力（MPa） |
标准流量范围m3/h |
扩展流量范围m3/h |
准确度 | ||
| 20 |
1.6
2.5
4.0
6.4
10
16
25
32 |
0.3~80 | 0.16~80 |
1.5级
1.0级 |
|||
| 25 | 0.5~100 | 0.2~100 | |||||
| 32 | 0.8~140 | 0.28~140 | |||||
| 40 | 1.2~240 | 0.48~240 | |||||
| 50 | 2~320 | 0.64~320 | |||||
| 80 | 3~640 | 0.3~640 | |||||
| 100 | 5~1100 | 2~1100 | |||||
| 150 | 11~2200 | 4~2200 | |||||
| 200 | 25~5000 | 10~5000 | |||||
| 250 | 40~8000 | 16~8000 | |||||
| 300 | 60~11000 | 22~11000 | |||||
| 型号 | 系列 | 复合式系列 | ||
| 名称 | FC-热式涡街流量计 | |||
|
尺 寸 图 |
口径DN（mm） | 长度L(mm) | 中心高H(mm) | |
| 20 | 280 | 300 | ||
| 25 | 280 | 300 | ||
| 32 | 300 | 300 | ||
| 40 | 300 | 300 | ||
| 50 | 350 | 300 | ||
| 80 | 400 | 350 | ||
| 100 | 450 | 350 | ||
| 150 | 500 | 400 | ||
| 200 | 650 | 500 | ||
| 250 | 700 | 500 | ||
| 300 | 800 | 500 | ||
| 32 | 300 | 500 | ||
