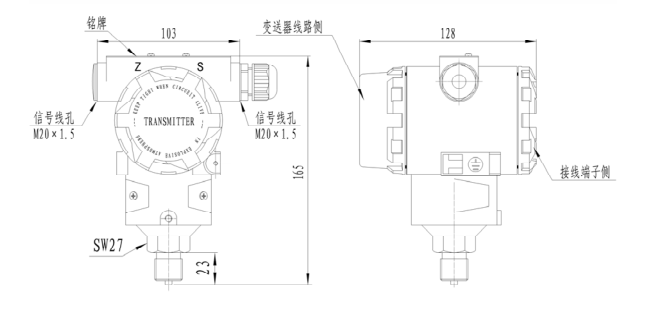

- 尺寸图
- 订货型号
- 文档下载
FCGP智能压力变送器过压强度高，稳定性好。
输入量程为0～0.25kPa，0～10kPa，0～40kPa。
使用对象：液体、气体、或蒸汽。
超压极限：量程为6MPa以下的施加：0（绝对压力）～14MPa
量程为20MPa以下的施加：0（绝对压力）～32MPa
量程为40MPa以下的施加：0（绝对压力）～52MPa变送器无损坏，法兰可承受60MPa压力
精度等级：±0.1%（智能型）、±0.25%、±0.5%
量 程 比：40：1（智能型）、10：1（模拟型）
| 型号 | 系列 | 智能压力表系列 | ||||
| 名称 | FCGP智能压力变送器 | |||||
|
技 术 指 标 |
使用对象 | 液体、气体、蒸汽 | ||||
|
测量范围 |
表压：0～10kPa～60MPa，绝压：0～100kPa～10MPa | |||||
| 输 出 | 4～20mADC | |||||
|
电 源 |
12～30VDC | |||||
| 负载特性 | 4～20mADC二线制负载 R≤50(V-12)Ω | |||||
|
温度范围 |
环境温度：-20℃～+70℃；标准介质温度：-20℃～+80℃ | |||||
|
外壳防护 |
P66 | |||||
| 防爆类型 | 隔爆型ExdⅡCT6；本安型ExiaⅡCT6应外配安全栅 | |||||
|
性 能 指 标 |
精度 | ±0.5% | ||||
| 稳定性 | 优于±0.1%FS/a | |||||
| 响应时间 | 0.1 秒 | |||||
| 温度影响 | 在-20℃～+70℃范围内，变化量小于±0.18%/10℃ | |||||
| 振动影响 | 在任何方向上振动频率为20-200Hz时，变化量小于±0.02%FS | |||||
| 冲击影响 | 任何方向100G冲击11ms后，变化量小于±0.02% FS | |||||
| 负载影响 | 只要输入变送器的端子电压高于12V，就无负载影响 | |||||
| 位置影响 | 安装位置不影响零点 | |||||
|
结 构 指 标 |
结构材料 | 外壳：聚氨酯烤漆低铜铸铝合金 “O”型圈密封结构：氟橡胶 | ||||
| 过程连接 | 标准提供M20×1.5外螺纹 | |||||
| 电气连接 | 可根据需要从任何一个出口引出，适用电缆直径在φ8.5～φ10.0工业电缆作为引线，以便密封引出接头可选用通用电缆接头PG16或M20×1.5，不引线一端用端盖封住 | |||||
| 代码 | 说明 | ||||||||
| FC-GP | 智能压力变送器 | ||||||||
| 产品类型 | 无 | 模拟型 | |||||||
| S | 智能型 | ||||||||
| 测量范围 |
0～40 |
直接写数值（MPa） | |||||||
| 结构材料 |
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|||||
|
F12 |
碳钢镀铬 |
316L不锈钢 |
316L不锈钢 |
硅油 |
|||||
|
F13 |
碳钢镀铬 |
哈氏合金C |
哈氏合金C |
||||||
|
F14 |
碳钢镀铬 |
蒙乃尔 |
蒙乃尔 |
||||||
|
F15 |
碳钢镀铬 |
316L不锈钢 |
钽 |
||||||
|
F22 |
316L不锈钢 |
316L不锈钢 |
316L不锈钢 |
||||||
|
F23 |
316L不锈钢 |
316L不锈钢 |
哈氏合金C |
||||||
|
F24 |
316L不锈钢 |
316L不锈钢 |
蒙乃尔 |
||||||
|
F25 |
316L不锈钢 |
316L不锈钢 |
钽 |
||||||
|
F33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||||
|
F35 |
哈氏合金C |
哈氏合金C |
蒙乃尔 |
||||||
|
F44 |
蒙乃尔 |
蒙乃尔 |
钽 |
||||||
| 选项 |
M0 |
不带显示 | |||||||
|
M1 |
线性指示表0-100%刻度 | ||||||||
|
M2 |
数字指示表头 | ||||||||
|
B1 |
管装弯支架(2＂管子) | ||||||||
|
B2 |
盘装弯支架 | ||||||||
|
B3 |
管装平支架(2＂管子) | ||||||||
|
D1 |
法兰侧面排气/排液阀在上部 | ||||||||
|
D2 |
法兰侧面排气/排液阀在下部 | ||||||||
|
E1 |
普通电缆接头 | ||||||||
|
E2 |
防爆电缆接头 | ||||||||
|
G1 |
腰形法兰 | ||||||||
|
G2 |
焊管接头 | ||||||||
|
d |
隔爆型EXdⅡBT5 | ||||||||
|
i |
本安型EXiaⅡCT5 | ||||||||
