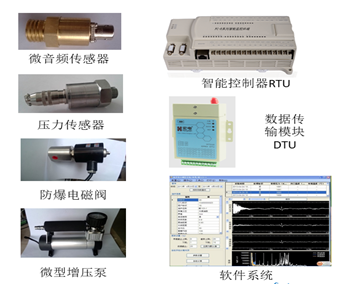

FC-FLA 多功能动液面自动监测装置是采用专用的高灵敏度微音器及先进的次声波信号处理技术。取消了传统的击发声弹产生声脉冲的操作方式，对于有压井利用套管环空气进行测试；无压井改用声音发生装置产生声源，克服了传统发声介质（诸如电动气枪、电动氮气瓶、功图法推算、电子压力计），工艺结构复杂，成本较高，精确度低、使用寿命短的问题，按照设定的采集周期工作，RTU可智能地完成声波发声、液面数据采集、井口套压采集、数据存储、通讯连接等全部流程管理。数据采集完成后，上传到数据中心，液面数据按约定的格式存入数据库，通过WEB发布及客户端形式，可本地及远程访问中心数据库，完成对液面数据分析、发布、用户管理等功能。
- 液面测量范围：30～3000 米；
- 测压精度：≤3％；
- 液面测量精度：≤3‰；
- 最小测试间隔：20分钟；
- 供电方式：220v、380v；
- 耐压等级：0-4MPa；0-10MPa；
- 工作压力：0-3MPa；3-10MPa；
- 通讯方式：GPRS/2.4G/433MHz/Lora/无线WIFI/RJ45；
- 工作温度范围：－30℃～＋70℃；
- 数据采集通讯接口：串口RS232/RS485；
- 防护等级：IP66；
- 防爆等级：Ex d IIB T4 Gb；
- 工作温度：－30℃～＋60℃；
- 环境温度：-40℃～+70℃；
- 相对湿度：≤10-95%RH （常规）非凝露场合；
|
基本代码
|
FC-FLA 多功能动液面自动监测装置
|
|||||
|
基础型号
|
TY
|
通用型
|
ZXJ
|
钻修井型
|
||
|
QJ
|
气井型
|
JK
|
间开型
|
|||
|
TYN
|
有压型
|
BX
|
便携型
|
|||
|
SJ
|
试井型
|
…
|
其他
|
|||
|
气泵配置
|
Y
|
有气泵
|
||||
|
N
|
无气泵
|
|||||
|
压力等级
|
PN
|
0-25MPa
|
||||
|
公称通径
|
DN
|
20-200mm
|
||||
|
测量范围
|
01
|
0-3500米
|
||||
|
02
|
其他定制
|
|||||
|
安装位置
|
O
|
油管
|
T
|
套管
|
||
|
H
|
环空管
|
|||||
|
防爆类型
|
E
|
隔爆型
|
A
|
本安型
|
||
|
信号输出类型
|
A
|
420 mA
|
R
|
RS485
|
||
|
H
|
GPRS
|
Z
|
Zigbee
|
|||
