两相蒸汽在线计量装置FCLSP采用热力学方法中的加热法进行蒸汽在线干度的计量。主管道的流通蒸汽利用采集装置采集少许蒸汽，将采集到的湿饱和蒸气试样通过加热管加热到干饱和状态或者过热状态，由高精度采集器采集工况数据，通过测量蒸汽试样的流量、加热管的功率和加热前后采样蒸汽的压力温度。以能量守恒为基础，利用国际蒸汽IAPWS—IF97标准，根据加热前后系统的焓差不同建立数学模型，计算出主管道汽流的干度。
|
产品名称
|

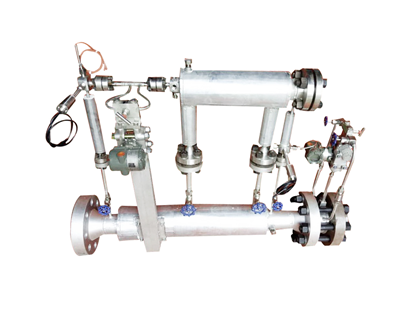

FC-LSP两相蒸汽在线计量装置
|
||
|
被测介质
|
蒸汽、湿饱和蒸汽
|
测量值
|
压力、温度、差压、干度
|
|
结构形式
|
一体式（法兰连接）、撬装式
|
量程比
|
10:1、15:1
|
|
温度范围
|
0℃～450℃
|
压力范围
|
0MPa～35MPa
|
|
测量范围（干度）
|
0～90%
|
计量精度
|
液量误差±1%；
|
|
测量范围（气相）
|
0m³/h～10000 m³/h（根据计算选配）
|
计量精度
|
气量误差：±5%
|
|
显示值
|
压力、温度、压差、干度、瞬时产气量、累计产气量，昨日产气量
|
信号输出
|
变送器输出4－20mA 流量输出RS485,Zigbee
|
|
管道直径(mm)
|
DN20DN300
|
差压范围
|
0～150KPa
|
|
传感器精度
|
±0.2%、±0.25%、±0.5%
|
防护等级
|
IP65
|
|
防爆等级
|
ExdIIBT4
|
环境温度
|
-4085℃
|
|
压力损失
|
＜50KPa（绝对压损）
|
环境湿度
|
095%(R.H)
|
|
基本代码
|
FC-LSP两相蒸汽在线计量装置
|
|||||||
|
测量类型
|
Ⅰ
|
单蒸汽（一体化喷嘴式）
|
||||||
|
Ⅱ
|
两相蒸汽在线计量装置
|
|||||||
|
Ⅲ
|
两相蒸汽计量在线标定装置
|
|||||||
|
工艺连接
|
F
|
法兰式
|
||||||
|
W
|
对夹式
|
|||||||
|
公称通径
DN20-DN2000
|
0A
|
DN50
|
02
|
DN125
|
||||
|
01
|
DN65
|
0D
|
DN150
|
|||||
|
0B
|
DN80
|
03
|
DN200
|
|||||
|
0C
|
DN100
|
0E
|
其他定制
|
|||||
|
材质（本体材质+节流元件材质+取压口材质）
|
本体材质代码
|
节流元件材质代码
|
取压口材质代码
|
|||||
|
Q
|
SS304
|
Q
|
SS304
|
Q
|
SS304
|
|||
|
L
|
SS321
|
L
|
SS321
|
L
|
SS321
|
|||
|
A
|
SS316
|
A
|
SS316
|
A
|
SS316
|
|||
|
C
|
20#
|
B
|
15rMoG
|
B
|
15rMoG
|
|||
|
G
|
20G
|
E
|
1Cr5Mo
|
E
|
1Cr5Mo
|
|||
|
S
|
其他材质
|
S
|
其他材质
|
S
|
其他材质
|
|||
|
压力等级
|
A
|
0.25MPa
|
H
|
10MPa
|
||||
|
B
|
0.6MPa
|
I
|
16MPa
|
|||||
|
C
|
1.0MPa
|
J
|
25MPa
|
|||||
|
D
|
1.6MPa
|
K
|
35MPa
|
|||||
|
E
|
2.5MPa
|
L
|
40MPa
|
|||||
|
F
|
4.0MPa
|
M
|
其他定制
|
|||||
|
G
|
6.3MPa
|
|
|
|||||
|
工作温度上限
|
1
|
100℃
|
4
|
400℃
|
||||
|
2
|
200℃
|
5
|
450℃
|
|||||
|
3
|
300℃
|
6
|
其他定制
|
|||||
|
流量补偿
|
T
|
温度补偿
|
P
|
压力补偿
|
||||
|
I
|
温压补偿
|
|||||||
|
安装工艺管道方向
|
S
|
安装在水平管道上
|
||||||
|
防爆类型
|
E
|
隔爆型
|
A
|
本安型
|
||||
|
信号输出类型
|
A
|
420 mA
|
R
|
RS485
|
||||
|
H
|
HART
|
Z
|
Zigbee
|
|||||
