FC-WP系列原油含水率在线测量装置由液位变送器、压力探头、差压计、柔性管、防护罩、表头和罐口支架及控制柜组成。测量装置的压力、压差、温度、超声波传感器可测介质的压力、温度、液位、含水等参数。测量装置可实时监测单拉罐的液位、含水、密度、产量的变化。
FC-WP系列原油含水率在线测量装置采用先进的矩阵式高精度传感结构结合分级识别纠错功能，双通道，一路导纳处理，一路电磁处理等技术要点，也可两路导纳或两路电磁处理，突破了传统测量方法，硬件和软件采用温度补偿和自动调整功能两种方法很好的解决了测量环境与温漂对测量精度的干扰，油田及部分工况无需调试；免调试给用户带来极大方便，实现人工智能，降低工作量，提高效率，实现数字化管理。
|
产品名称
|
FC-WP系列原油含水率在线测量装置
|
||
|
被测介质
|
含水原油
|
测量值
|
压力、温度、差压、含水率、液位等
|
|
测量方式
|
差压+导纳/导纳+电磁
|
结构形式
|
一体式、分体式
|
|
温度范围
|
0℃～450℃
|
压力范围
|
0MPa～35MPa
|
|
测量范围（液位）
|
0～20米（超出定制）
|
计量精度
|
液量误差±1%；
|
|
界面精度
|
误差：≤±1%
|
含水精度
|
含水率：≤±3%
|
|
显示值
|
压力、温度、差压、含水率、液位、乳化层、界面等
|
信号输出
|
变送器输出4－20mA 流量输出RS485,Zigbee
|
|
管道直径(mm)
|
DN20DN300
|
差压范围
|
0～150KPa
|
|
传感器精度
|
±0.2%、±0.25%、±0.5%
|
防护等级
|
IP65
|
|
防爆等级
|
ExdIIBT4
|
环境温度
|
-4085℃
|
|
压力损失
|
＜50KPa（绝对压损）
|
环境湿度
|
095%(R.H)
|

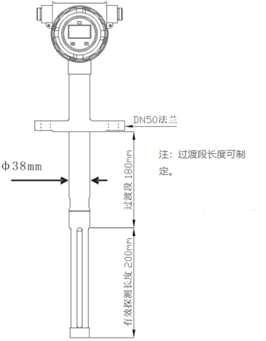

插入式

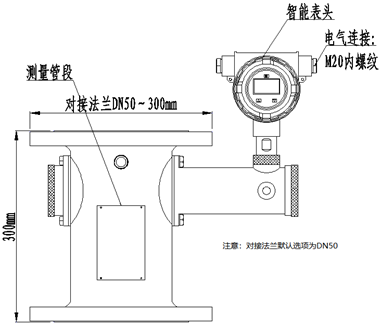

管段式
|
基本代码
|
FC-WP系列原油含水率在线测量装置
|
|||||||
|
测量类型
|
C
|
浸入式（可适用于储油罐，单拉罐井或不规则容器内液体的含水率测量）
|
||||||
|
T
|
管段式
|
|||||||
|
M
|
便携式
|
|||||||
|
W
|
场站式
|
|||||||
|
J
|
交接式
|
|||||||
|
工艺连接
|
F
|
法兰式
|
||||||
|
W
|
螺纹式
|
|||||||
|
公称通径
DN20-DN2000
|
0A
|
DN50
|
02
|
DN125
|
||||
|
01
|
DN65
|
0D
|
DN150
|
|||||
|
0B
|
DN80
|
03
|
DN200
|
|||||
|
0C
|
DN100
|
0E
|
其他定制
|
|||||
|
材质（本体材质+节流元件材质+取压口材质）
|
本体材质代码
|
节流元件材质代码
|
取压口材质代码
|
|||||
|
Q
|
SS304
|
Q
|
SS304
|
Q
|
SS304
|
|||
|
L
|
SS321
|
L
|
SS321
|
L
|
SS321
|
|||
|
A
|
SS316
|
A
|
SS316
|
A
|
SS316
|
|||
|
C
|
20#
|
B
|
15rMoG
|
B
|
15rMoG
|
|||
|
G
|
20G
|
E
|
1Cr5Mo
|
E
|
1Cr5Mo
|
|||
|
S
|
其他材质
|
S
|
其他材质
|
S
|
其他材质
|
|||
|
压力等级
|
A
|
0.25MPa
|
F
|
4.0MPa
|
||||
|
B
|
0.6MPa
|
G
|
6.3MPa
|
|||||
|
C
|
1.0MPa
|
H
|
10MPa
|
|||||
|
D
|
1.6MPa
|
I
|
16MPa
|
|||||
|
E
|
2.5MPa
|
J
|
其他定制
|
|||||
|
工作温度上限
|
1
|
100℃
|
2
|
200℃
|
||||
|
3
|
300℃
|
4
|
其他定制
|
|||||
|
测量范围（高度）
|
H1
|
0-1米
|
H2
|
0-2米
|
||||
|
H3
|
0-3米
|
H4
|
0-4米
|
|||||
|
H5
|
0-5米
|
H10
|
0-10米
|
|||||
|
H20
|
0-20米
|
H…
|
以此类推，超出20米定制
|
|||||
|
安装方向
|
S
|
垂直安装
|
||||||
|
防爆类型
|
E
|
隔爆型
|
A
|
本安型
|
||||
|
信号输出类型
|
A
|
420 mA
|
R
|
RS485
|
||||
|
H
|
HART
|
Z
|
Zigbee
|
|||||
