设计原理：

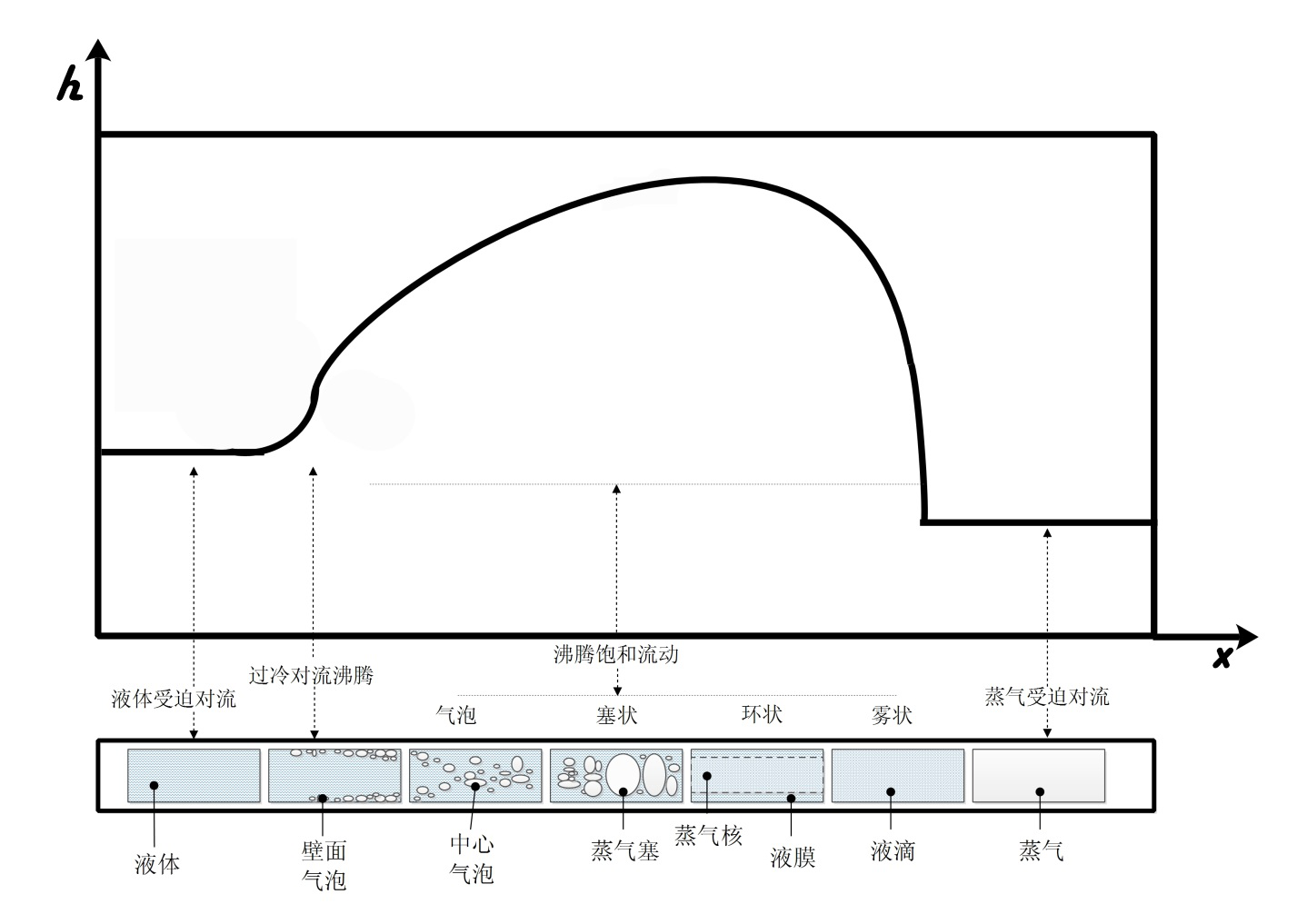

采用传热学原理，利用不同干度的蒸汽具有不同的对流换热系数这一特征，通过测量蒸汽的对流换热系数完成蒸汽干度的测量。
h——对流换热系数x——蒸汽干度
干度测量模块
1、流道 2、温度传感器Ⅰ 3、功率调节模块 4、电压表 5、电流表 6、温度传感器Ⅱ 7、电加热管
干度测量模块模块通过测量对流换热系数得到蒸汽干度。
对流换热系数的计算公式为：
式中：
h为传热系数
Q为电加热管功率
A为加热管表面积
Tw为温度传感器Ⅰ读数
Tf为温度传感器Ⅱ读数
蒸汽流量-干度测量装置参数检测范围
★ 管径范围：DN25~DN200
★ 工作温度：0℃~400℃
★ 工作流量：0.05t/h~50t/h
★ 工作压力：0.1MPa~25MPa
★ 测量干度：40%~100%
★ 干度测量误差：5%
★ 输出参数：压力、温度、瞬时流量、累积流量、干度
★ 输出信号：RS485 Modbus协议;
★ 设计精度：干度精度±5%，流量精度:±5%，温度精度:±0.5%、压力精度:±0.5%
★ 环境温度：-50℃～﹢80℃
注：井口干度仪的参数可以在上述范围内选择，也可根据实际需求略作调整，测试数据现场直读、存储并带有数据远传功能。
