产品特点
结构紧凑、操作方便、显示直观、控制精度高
防沙、防结垢、防杂质、节能、环保引领绿色能源驱动
耐高温、耐高压、耐腐蚀
有可动部件型、无可动部件型、无剪切型
自动、手动两用
就地显示、远程控制和远程数据浏览
高准确度、宽量程比
工作原理

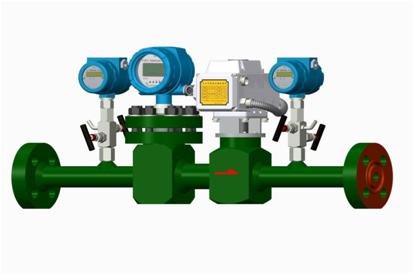

由控制器采集流量计的各种信号,与预先设定的量值进行分析和比较。如果从流量计采集的各种信号,偏离预先设定的量值,控制器将发出正确的调整指令给执行机构,由执行机构调整阀门的开启度,使得高压流量自控仪达到预先设定的量值,实现闭环的自动调节流量控制。高压流量自控仪,从结构分为“流量测量”,“流量调节机构”,“控制器”(流量控制及数据通讯)三部分。

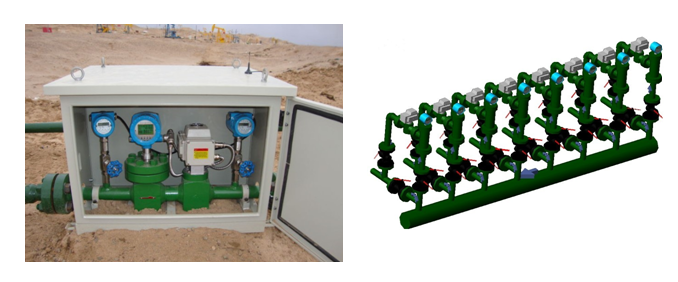

高压流量自控仪在油田智能注水系统中成功应用,实现了水井生产工况的实时采集、实时诊断、实时优化、实时控制等。
实时采集数据(配水间):干线压力、油压、温度、流量、电磁阀开度等。
注水智能系统已经在油田现场实现了水井生产工况的实时采集、实时诊断、实时优化、实时控制、智能预测等。
注水智能系统采用套筒式流量自控装置实现高压(32~45MPa)注水智能调控,高压差调控扭矩小、节能,整套设备额定功率为15W。
注水智能系统可以根据不同要求进行自由设置,如定量控制、定时控制、温度控制(井口电伴热防管线冻结)、压力控制(防返吐)、按比例控制(安装两台流量计分层注水控制)。
注水智能系统设备宽范围量程(0.35~20m3/h)支持在线洗井,并能实时显示洗井工况数据。
型号 | 系列 | 系统级产品 |
名称 | FC-高压流量自控仪 | |
技 术 参 数 |
结构形式 | 水平式、角式 |
量程比 | 10∶1;15∶1;20:1 | |
流速范围 | 0.3~6m/s (可选) | |
输出信号 | RS485、脉冲信号输出 无线输出等多种输出方式 | |
公称口径 | DN15~300 (水平式) DN25~80(角式) | |
公称压力 | 低压型:0.6Mpa~4.0Mpa 高压型:6.3Mpa~42Mpa | |
电 源 | (1)DC 24V (2)单相AC 220±20V 50Hz | |
环境温度 | -30℃~80℃ | |
介质温度 | 0℃~120℃ | |
防护等级 | IP65 |
