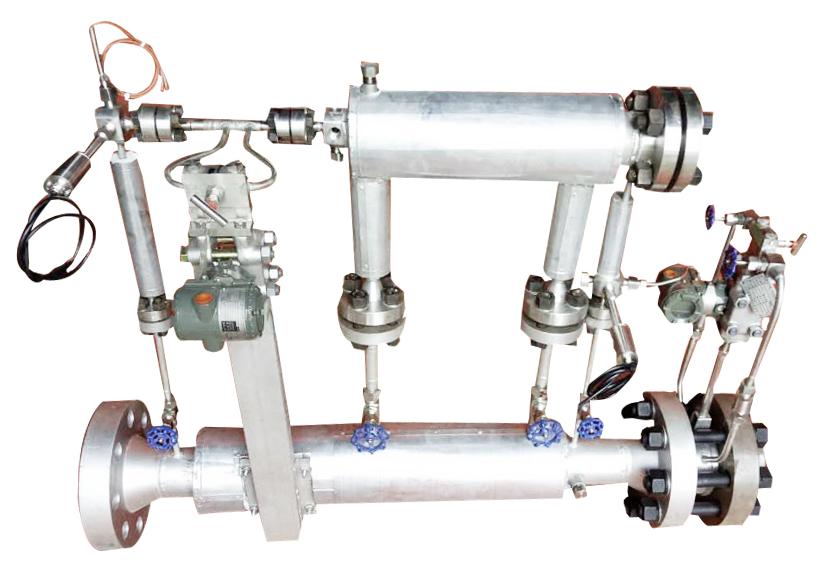

两相蒸汽在线计量装置FCLSP

发布日期:2016-09-22 浏览次数:795

概述:

       在以蒸汽作为能量传递介质的工业领域,实时有效地计量蒸汽对于监控能源利用、提高生产效率、降低成本、强化管理水平等方面具有重要意义。工业上常见的蒸汽大多为湿饱和蒸汽,而湿蒸汽计量历来是挑战难题,根源在于它的密度难以像过热蒸汽和干饱和蒸汽可以精准计算,在线介质密度的获得就更加困难,目前世界上还没有一种仪器可以直接精确地测量出湿饱和蒸汽密度。

       两相蒸汽在线计量装置FCLSP系列采用一种新型加热法测量湿蒸汽干度,通过干度补偿密度,计算流量。加热装置采用彼此同心、相互绝热和绝缘的双层保温套管,内层和环空层内均通入管道蒸汽,保证内层保温套管内外温度相同,避免发生热传导,实现零散热损失。内部加热电阻均匀分布在加热管道中间,减少受热不均引起的蒸汽扰动。两相蒸汽在线计量装置FCLSP的新型加热方法保证了干度计量的精确度,进而确保了饱和湿蒸汽密度的可靠性,实现精准计算流量。该产品FCLSP具有适用范围广,计量精度较高,使用寿命较长等优点。可广泛应用于石油、化工、电力、纺织、印染、制药、烟草、食品、轻工等行业。

产品特点:

      (1) 能测量湿饱和蒸汽的质量流量、蒸汽的干度。

      (2) 能测量过热蒸汽和饱和蒸汽的质量流量。

      (3) 湿饱和蒸汽的流量测量技术居于国际领先水平。

      (4) 计量精度高,抗干扰能力强,量程比大。

      (5) 耐高压30MPa、耐高温360℃。

      (6) 结构紧凑、安装维护简便,故障率低。

      (7) 就地显示、远程监测控制。

      (8) 防腐、防沙、防结垢、防杂质,节能、环保引领绿色能源驱动。

工作原理:

       两相蒸汽在线计量装置,应用热力学原理,以能量守恒为基础,实时测量湿饱和蒸汽干度。将干度反馈补偿湿蒸汽密度,精确计量饱和湿蒸汽质量流量。在工作时,主管道流动蒸汽首先流经流量计量模块,随后少许蒸汽通过蒸汽采样器流入干度测量模块,利用加热装置将取样湿蒸汽加热为饱和干蒸汽或过热蒸汽。由控制器采集工况下的各种信号,由内部数学模型精准计算蒸汽干度,通过数据传输通信设备将干度反馈至流量计量模块进行密度补偿,计量主管道蒸汽流量。该装置从结构分为“流量计量”,“干度测量”,“控制器”流量控制及数据通讯三部分。

1)主管流量计;(2)采样入口通道;(3)旁路通道;(4)外保温壁;(5)内保温壁;(6)加热电阻;(7)温度传感器;(8)支管流量计;(9)开关阀;(10)回流通道;(11)主管道;(12)旁路通道;(13)温度传感器;(14)压力传感器;

技术指标:

安装方式

法兰/卡箍/焊接连接

工作压力

0.1Mpa30Mpa

量程比

101151201



1DC  24V 2)单相AC  220±20V  50Hz

压力损失

< 50kPa

环境温度

-40℃85℃

输出信号

RS485脉冲信号输出

无线输出等多种输出方式

介质温度

0℃400℃

公称口径

DN15300

防护等级

IP65

测量精度

0.25%

计量误差

<5%

产品选型:

型号

产品名称

FCLSP-N

FCLSP-M

FCLSP-C

一体化两相蒸汽流计量装置,普通型,模拟信号

一体化两相蒸汽流计量装置,多参量型,数字信号

一体化两相蒸汽流计量装置,多参量补偿计算一体型

代码

节流件类型

代码

节流件类型

P

K

W

X

ISA1932 喷嘴

孔板

经典文丘里

楔形

D

V

S

Q

多孔(平衡)孔板

V型锥

双向流孔板

圆缺孔板

代码

取压方式

代码

取压方式

H

Z

F

角接环室取压

角接钻孔取压

法兰取压

J

X

径距取压

其它取压方式

代码

适用介质类型

代码

适用介质类型

G

L

气体介质

液体价质

S

蒸汽介质

代码

流量计与工艺管道连接形式

F

W

H

法兰式(两相蒸汽流计量装置本体带法兰,工艺管道上安装配对法兰)

对夹式(两相蒸汽流计量装置本体无法兰,工艺管道上安装夹持法兰)

焊颈式(两相蒸汽流计量装置本体无法兰,直接与工艺管道焊接)

代码

公称直径

代码

公称直径

代码

公称直径

代码

公称直径

02

04

05

06

DN25

DN40

DN50

DN65

08

10

12

15

DN80

DN100

DN125

DN150

20

25

30

35

DN200

DN250

DN300

DN350

40

50

100

DN400

DN500

DN1000

超出此公称直径范围,请咨询我们。对夹式口径最大为 DN250

代码

公称压力

代码

公称压力

1

2

4

6

1.6MPa

2.5MPa

4.0MPa

6.4MPa

10

16

25

10.0MPa

16.0MPa

25.0MPa

当工作温度超过 200℃时,应参照 GB9131-88 钢制管法兰压力温度等级的国家标准,对公称压力进行降压使用。2.5MPa 以上压力等级,对夹式口径最大为 DN150

代码

工作温度上限

代码

工作温度上限

1

2

3

100℃

200℃

300℃

4

5

400℃

500℃

代码

表体材质

代码

表体材质

C

G

S

M

20#碳钢(默认选项)

20#锅炉钢

304

316

L

A

B

316L

12Cr1MoV

15CrMo

代码

节流件材质

代码

节流件材质

S

M

304

316

L

N

316L

1Cr18Ni9Ti

代码

一体化两相蒸汽流计量装置安装处工艺管道方向

S

C

一体化两相蒸汽流计量装置安装在水平管道上

一体化两相蒸汽流计量装置安装在垂直管道上

代码

差压变送器类型

代码

差压变送器类型

HBXRM

EJA110A     HART 协议

EJA110A     BRAIN 协议

EJX910A

ROSEMOUNT 3051

ROSEMOUNT 3095

N

P

D

A

Z

1151

PMD

DS III

ABB 264DS

其它型号差压变送器

代码

防爆类型

F

S

N

隔爆型

本安型

非防爆型

知识产权:

  专利:

      湿蒸汽流量和干度测量方法及装置

      一种热敏法湿蒸汽干度测量方法及系统

      一种湿蒸汽测量加热管热工设计与装置

      201420284351.5  一种智能流量自控仪

      201420825279.2  一种多相流微压差测量装置及流量计量方法

      201420283673.8  一种工业物联网综合测试仪

  软件著作权

      2016SR104851 FirstCon流量测控专家软件

      2013SR109194 FirstCon流量采集控制系统上位机软件

      2013SR109513 FirstCon油气田生产可视化仿真实训软件

      2014SR042971 FirstCon企业能源监控优化管理系统

      2014SR167202 微差压喷嘴法多相流流量在线计算系统

      2014SR167208 微差压喷嘴法多相流流量在线计算系统上位机软件

      2015SR044873 工业物联网综合测试仪监控软件
